Электропроводка в деревянном доме

---

Опубликовано: 30.09.2021

Обновлено: 07.06.2023



• Общие требования к проводке
• Меры противопожарной защиты
• Схема проводки. Правила проектирования
• Выбор способа прокладки проводов
• Открытая электропроводка в деревянном доме
• Скрытая проводка
• Пошаговая инструкция монтажных работ
• Подготовка материалов и инструментов
• Подвод электричества к зданию
• Обустройство и монтаж электрощита
• Заземление
• Прокладка кабеля
• Соединение проводов и контактов
• Монтаж распределительных коробок
• Установка розеток и выключателей
• Установка осветительных приборов
• Проведение испытаний электропроводки
• Ошибки при монтаже





Деревянные дома – это эстетично, стильно и уютно. Натуральное дерево способствует созданию благоприятного микроклимата в домашнем пространстве, благодаря чему в таких домах лучше дышится и крепче спится. Дома из дерева обладают множеством достоинств, поэтому им часто отдают предпочтение будущие домовладельцы. Но возведение комфортабельного и функционального деревянного дома требует определенного строительного опыта и соблюдения многих правил и технологий. Монтажу электросетей в деревянном доме следует уделить повышенное внимание, учитывая высокий уровень пожароопасности материала. О том, какие противопожарные меры следует соблюдать при обустройстве электропроводки в деревянном здании, как поэтапно проводить прокладку электрической проводки, и какие могут быть допущены ошибки при монтаже, мы подробно расскажем в этой статье.











Общие требования к проводке



Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.



Ввиду высокой пожароопасности древесины к монтажу электрической проводки в деревянном доме предъявляют особые требования. Важно, чтобы всеми работами по обустройству проводки в деревянном доме занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать.



Прокладку проводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку в деревянном доме вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Чтобы дополнительно избежать перегрева, полости кабель-каналов оставляют наполовину пустыми. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электрическая проводка в доме из дерева подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Для прокладки кабеля не рекомендуется использовать ПВХ-гофру. Электрический щиток должен быть изолирован от деревянных поверхностей. Идеальным вариантом будет установка щитка в комнате с перегородкой из негорючих материалов. Все рабочие приборы в электрической цепи должны быть оснащены автоматическими выключателями. Порог срабатывания такой системы зависит от допустимой токовой нагрузки.







Меры противопожарной защиты



Помимо перечисленных требований к монтажу электропроводки в деревянном доме, следует соблюдать противопожарные меры, чтобы избежать возгорания дома. Если в здании прокладывается скрытая электропроводка, то кабель прячется в трубах или металлических коробах. Самым качественным и безопасным материалом для прокладывания электропроводов считаются стальные короба. Если вместо этого используются гофротрубы или монтажные коробки, то они должны быть дополнительно защищены прокладками из несгораемых материалов. В качестве такой изоляции можно использовать алебастр, цементную штукатурку, бетон. Но лучше, чтобы обезопасить дом от пожара, сразу прокладывать проводку с использованием стальных или медных труб. Медные трубы считаются более универсальными – их можно изгибать в любом направлении, что особенно удобно при сложной разветвленной схеме проводки. Монтаж стальных труб проходит несколько сложнее, но квалифицированные специалисты легко с этим справляются.



Электрические розетки монтируются накладные. В доме обязательно делают заземление, оно должно быть неразрывным по всей цепи. Кроме того, важно правильно выбрать и монтировать УЗО – устройство защитного отключения.







Схема проводки. Правила проектирования



Грамотное построение схемы электропроводки – залог качественного монтажа и безопасности проложенных электросетей. Составляя схему проводки в деревянном доме, нужно учитывать некоторые нюансы. Электрические щитки, счетчики и розетки должны располагаться в легкодоступных местах, чтобы в случае замыкания их можно было отремонтировать или заменить. Выключатели размещают на открытых местах в доме, не закрытых предметами мебели: безопасность должна быть важнее эстетической составляющей при установке электросетей. Оптимальная высота выключателя – 50 см от пола. Продумайте заранее месторасположение и количество розеток в доме, учитывая удобство расположения электроприборов – розеток должно быть достаточно, чтобы не пользоваться удлинителями. Как правило, розетки устанавливают на высоте 25-50 см от пола. Считается, что в доме достаточно иметь по одной розетке на 6 кв. м. При составлении схемы проводки перед монтажом нужно избегать ситуаций скручивания и перегибов электрического кабеля. Линии на схеме стараются располагать под прямым углом к полу или стенам. Разводку делают на расстоянии 15 см от пола или потолка. Разводку кабеля нужно проводить в соответствии с расчетами нагрузки. По возможности не стоит усложнять схему электропроводки в деревянном доме, лучше создавать ее по типовым решениям



Перед монтажом электропроводки составляют техническую схему дома, указывая места расположения розеток, выключателей, источников освещения, распределительных коробок. В плане также указывается мощность всех отдельных приборов. Приборы условно делят на две основные группы – источники освещения и котлы, бойлеры, электроплиты. Обязательно рассчитывается и отмечается расстояние между кабелем и окнами, дверными проемами, полом, потолком. Чтобы определить уровень нагрузки на вводном аппарате, производят расчет максимальной мощности, требуемой для включения всех электрических устройств.











Выбор способа прокладки проводов



Существует два основных способа укладки электрической проводки: внутренний и наружный. Под внутренним способом имеется в виду монтаж скрытой проводки, а под наружным – открытой.







• Открытая электропроводка в деревянном доме

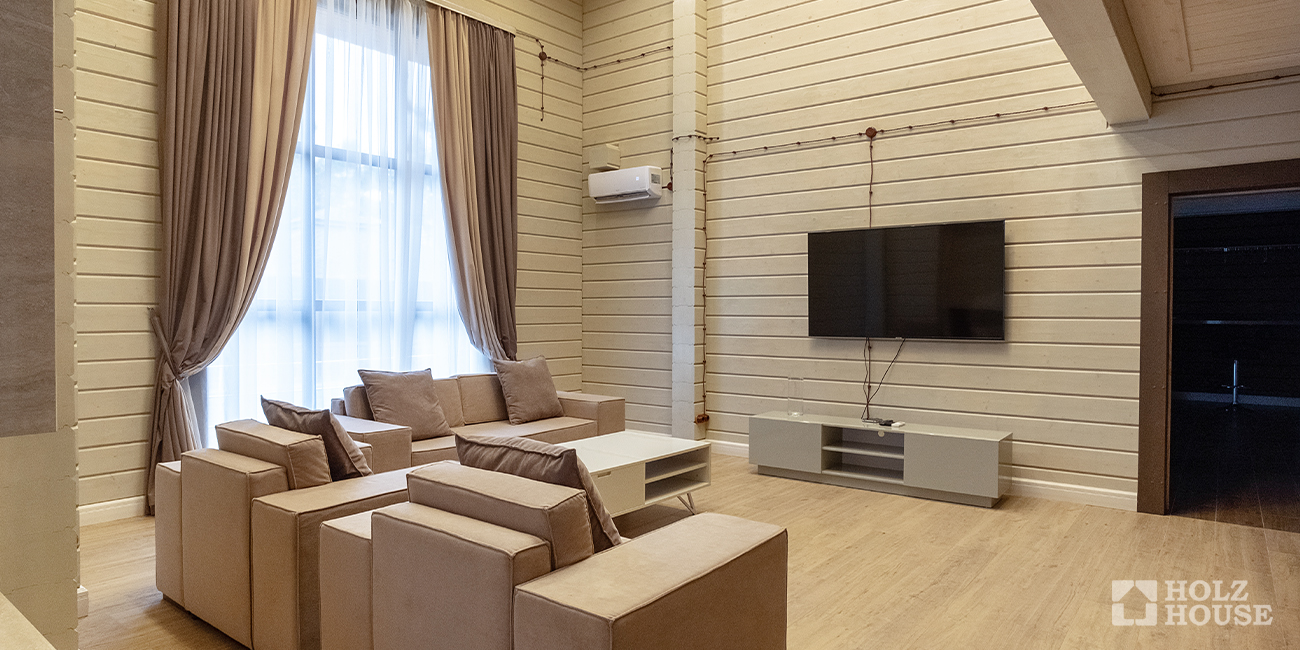

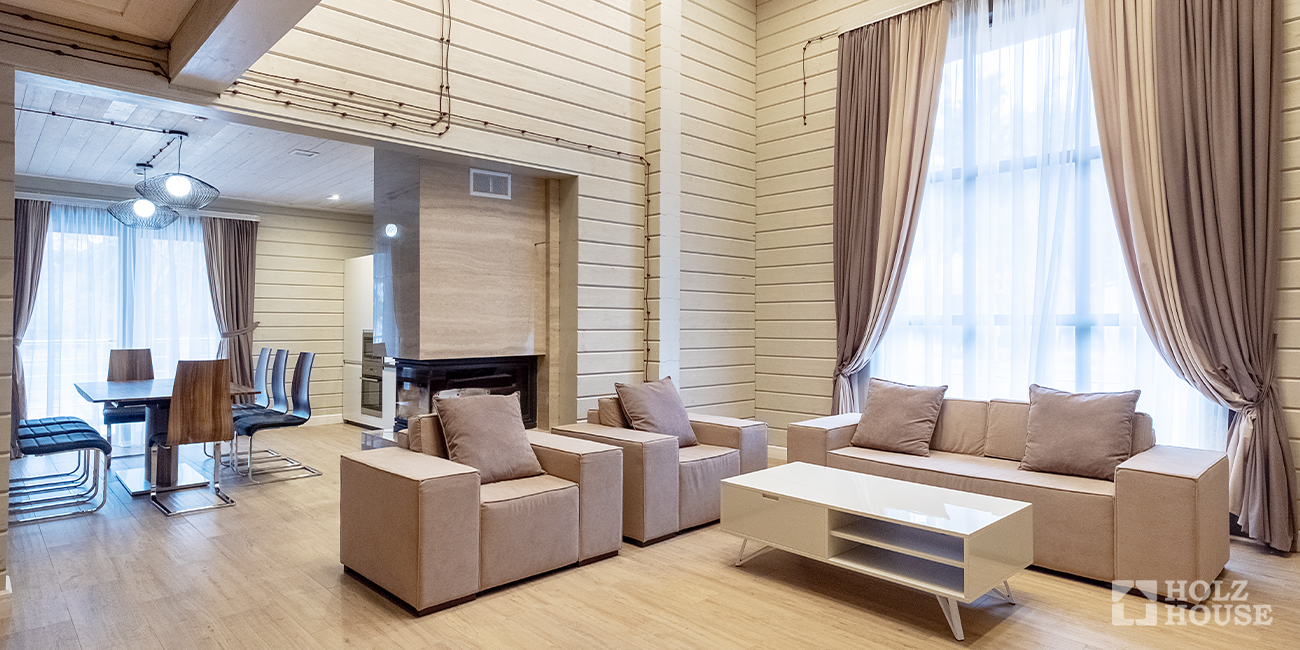

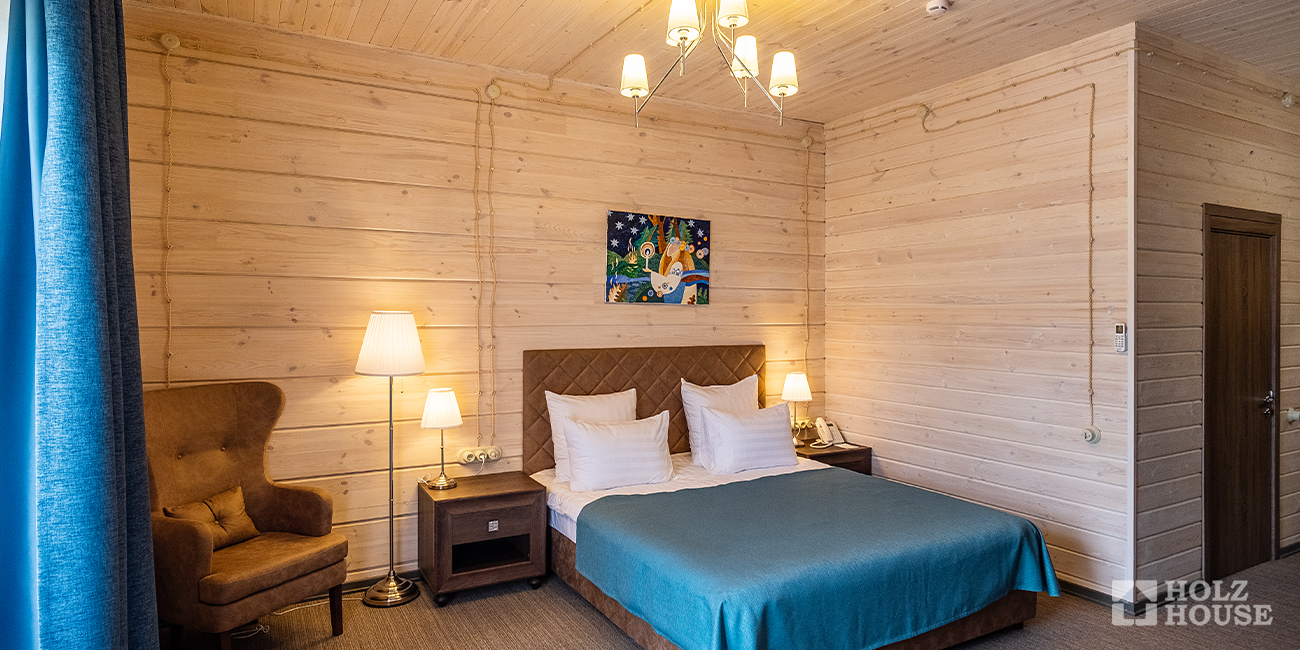

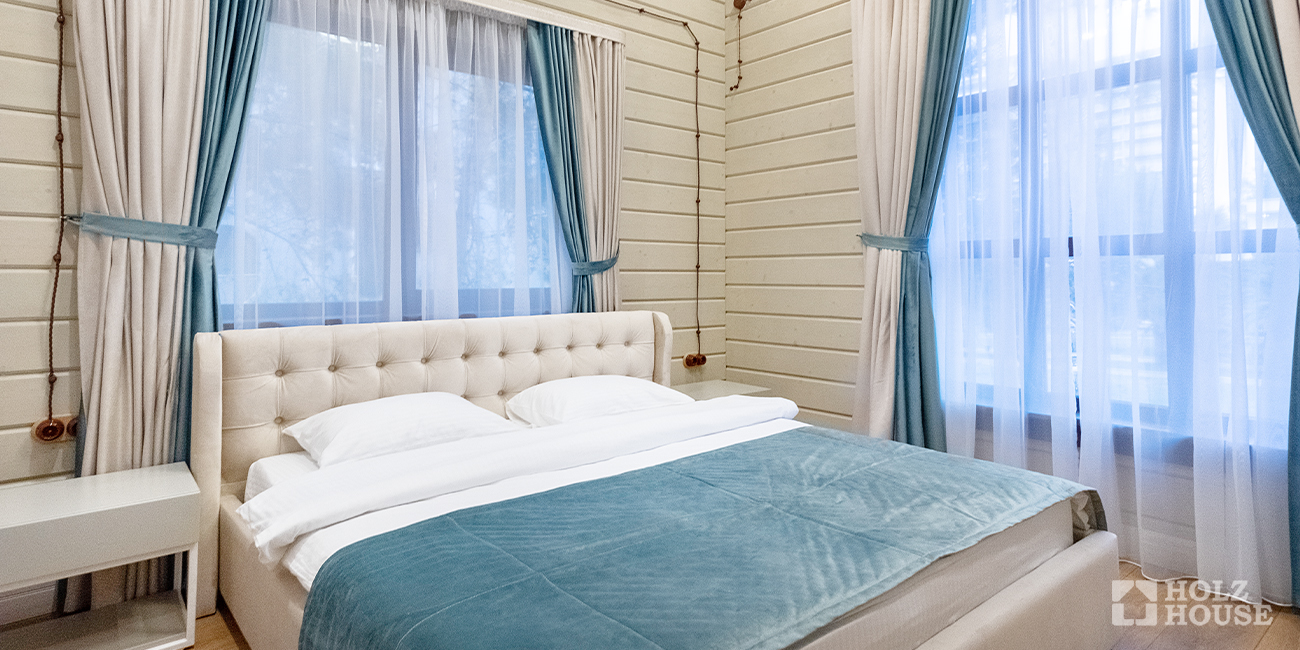

Открытая электропроводка в деревянном доме прокладывается по плинтусам, в кабель-каналах и коробах. Кабель-канал защищает электропроводку в деревянном доме от механических повреждений и маскирует ее расположение. Открытый способ отличается простотой и скоростью монтажа, а устранить неполадки и совершить ремонт электропроводки при необходимости можно будет в любое время. Для этого достаточно будет вскрыть кабель-канал и заменить испорченный отрезок проводки. Сами провода охлаждаются естественным образом и не подвержены перегреву. Чтобы обеспечить проводам более качественную вентиляцию, полость кабель-канала должна быть заполнена проводами максимум на 60 %. Кроме того, существует множество цветов и дизайнерских решений открытого способа электропроводки, поэтому всегда можно подобрать интересный вариант без ущерба для внутренней отделки деревянного дома. Эстетичность открытой электропроводки в строении из дерева будет во многом зависеть от мастерства специалистов, прокладывающих электросети, поэтому важно обращаться к квалифицированным электрикам с опытом работы. Электропроводка в стиле «ретро» отлично маскирует открытые провода в доме. Через равные промежутки к стене крепят изоляторы, на которые фиксируют кабель. В продаже существует специальный витой кабель, который дополняют выключателями, розетками и светильниками «под старину».







• Скрытая проводка

Скрытая электропроводка предполагает размещение кабеля в специальных металлических трубах или гофрированных рукавах, спрятанных внутри стен и под облицовкой. При таком способе укладки сохраняется эстетичный внешний вид отделки дома, но скрытая электропроводка не рекомендуется для обустройства в деревянных домах, так как достаточно сложно поддается ремонту и диагностике состояния. Однако если соблюсти все меры пожарной безопасности, это вполне приемлемый вариант даже в домах из дерева. К тому же скрытая электропроводка абсолютно безопасна для самих жильцов, так как исключает случаи поражения током. Металлические трубы, в которых находится кабель, надежно защищают деревянные поверхности от возгорания в случае короткого замыкания и отличаются длительным сроком эксплуатации. Прокладку электропроводки внутренним способом можно производить только на этапе строительства. Для этого стены сверлят таким образом, чтобы в них можно было спрятать кабель. В отличие от установки открытой проводки скрытая потребует дополнительных затрат и времени на проведение работ. Прокладку кабеля необходимо сразу делать качественно и не допускать ошибок в монтаже, так как нарушения впоследствии будет сложно устранить.











Пошаговая инструкция монтажных работ



Прокладку электрической проводки в деревянном здании лучше доверить квалифицированным специалистам. Монтаж требует от электрика большой ответственности и знания технологий на каждом этапе работы с электросетями. Если вы все же приняли решение прокладывать проводку самостоятельно, тщательно соблюдайте при монтаже правила пожарной безопасности.







• Подготовка материалов и инструментов

Для обустройства частных электросетей обычно прокладывают кабель NYM или ВВГ с маркировкой «нг». Это медные провода с цельными жилами. Провод имеет двойную изоляцию: внутренняя изоляция делается из поливинилхлорида, изолирующего каждую жилу отдельно, а снаружи кабель покрывается специальной негорючей изоляцией из композитного пластика. Изоляция не подвергается коррозии и не деформируется под воздействием перепадов температур. Для выбора сечения кабеля используют специальную таблицу, в которой учитывается общая мощность электросети. Как правило, для подключения розеток используют медный кабель сечением 2,5-4 мм, а для освещения – кабель сечением не менее 0,9 мм. Чтобы электросеть в деревянном здании не перегревалась, лучше применять медную электропроводку. Открытая проводка предполагает использование специального провода – например, ретро-провода с тканевой оплеткой. Также для защиты открытой проводки можно использовать специальные короба. Правильно подобранный защитный профиль можно легко вписать в дизайн интерьера без ущерба для отделки стен. Если используются накладные розетки, то они должны быть сделаны из негорючего материала. Для ввода в дом подбирают самонесущий изолированный провод. Трехфазные электрические сети требуют подключения автоматического выключателя с тремя полюсами. Чаще встречаются однофазные сети, для которых применяются одно- и двухполюсные дифференциальные автоматы. УЗО устанавливают по несколько штук для максимальной защиты дома. Из инструментов понадобятся электрическая дрель, шуруповерт, саморезы, индикаторная отвертка и резиновые перчатки.







• Подвод электричества к зданию

К зданию электроэнергия может попадать под землей или от воздушной линии электропередач. Далее по самонесущему изолированному проводу электричество проводится непосредственно в дом. Внутрь дома самонесущий изолированный провод не заводят – переход к внутридомовому проводу должен осуществляться с внешней стороны здания. Кабель, находящийся в защитной металлической гильзе, вводят в дом через сквозное отверстие в стене. На перегибах кабеля ставят полимерную прокладку. На участке возле дома рекомендуется установить металлический щиток для электровыключателя на ввод. Вместе с автоматом ставят приборы учета электроэнергии.

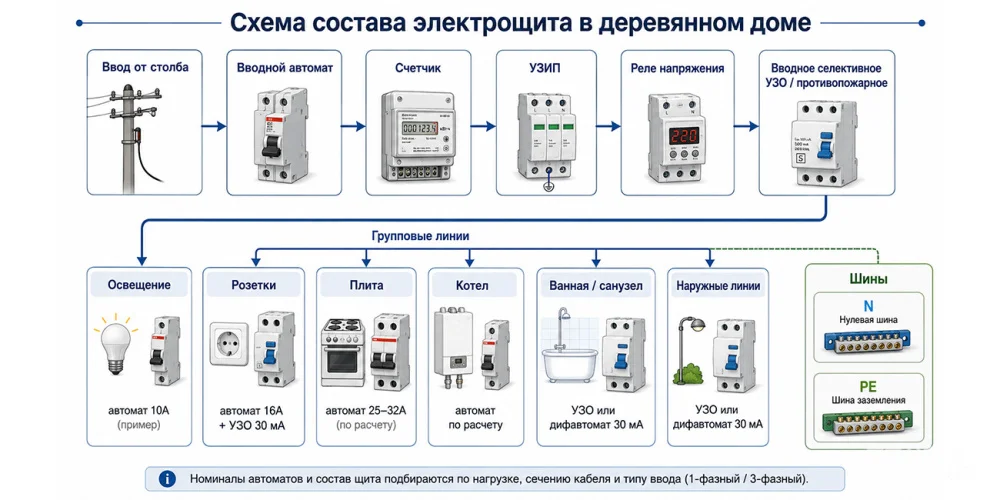

• Обустройство и монтаж электрощита

Электрощит предпочтительнее делать металлическим, хотя встречаются и пластиковые варианты. В нем располагаются крепления под автоматы, УЗО и прибор учета электроэнергии. Электросчетчики определяют количество израсходованной электроэнергии в здании. Значение автоматов зависит от параметров мощности подключенной линии. Так, например, бытовая техника мощностью более 2 кВТ должна иметь автомат защиты на 16 А. Если в щитке есть автоматы, установка УЗО не является обязательной, но его лучше все равно установить – в случае появления утечки тока сработает дополнительная защита, служащая для спасения человека от поражения током и пожара. Для каждой комнаты в электрощитке устанавливается одна розеточная линия. Также монтируется реле отключения напряжения, которое помогает избежать скачков напряжения. Прежде чем установить электрощиток, сначала подготавливают нишу и провода, составляют схему и только потом собирают щиток. На финальном этапе проверяют работу электрощитка, ставят на автоматы маркировку.







• Заземление

Заземляющее устройство обеспечивает безопасные условия эксплуатации проводки. В случае появления аварийных токов срабатывает защитный механизм, и питающая сеть полностью отключается. Заземление состоит из самого заземляющего контура и специальных заземляющих шин. Для укладки контура выкапывается траншея в форме треугольника. По углам треугольного котлована вбиваются три стальных штыря из арматуры на глубину не менее двух метров. Затем они соединяются между собой стальными полосами. От дома до контура прокапывается еще одна траншея, куда укладывается уголок и приваривается к углу контура. Заземляющий проводник выводится в распределительный щиток и подсоединяется к заземляющей шине. По завершении монтажных работ контур заземления тестируют. Если электропроводка в деревянном строении монтируется по принципу непрерывности цепи всей металлической конструкции, то заземление достаточно выполнить только на распределительном щите. Если же возможны случайные разрывы в электропроводке, то необходимо установить дополнительный заземляющий провод, спаянный с каждой коробкой и трубой.







• Прокладка кабеля

Для укладки кабель сначала нарезают. Число отрезков зависит от количества розеток и выключателей. Протяженность провода рассчитывается, исходя из расстояния между розеткой и выключателем с запасом 15-20 см. Если предполагается прокладывать электропроводку открытым способом, то устанавливают кабель-каналы, которые крепятся строго по вертикали и горизонтали. Отдельного внимания заслуживает формирование углов. Для ровного расположения коробов используют строительный уровень. Затем кабель укладывают в кабель-каналы (или накручивают на изоляторы в случае установки ретро-проводки). Чтобы компенсировать неточность в расчетах, кабель монтируют с запасом в несколько сантиметров с каждой стороны. Внутри коробки кабель крепят одним из трех способов: с помощью СИЗ-колпачков, используя специальные ваги или скрутку с изолентой.







• Соединение проводов и контактов

Разводку электрической проводки в строении из дерева желательно делать без использования «скруток» кабеля. Для этого кабель нарезают с запасом. Однако если соединение неизбежно, применяют клеммную колодку или пружинную клемму. Клеммная колодка использует затягивающий винт или прижимные пластины, а пружинная клемма удерживает жилу проводки с помощью пружинного зажима.







• Монтаж распределительных коробок

В распределительных коробках разделяются линии электропередач и разветвляется кабель для подключения розеток и выключателей. При открытом способе электрической проводки в здании распределительная коробка монтируется прямо на поверхности стен. Коробка прикручивается с помощью коротких саморезов, крышка закрывается специальными замками. В коробке устанавливаются клеммники из несгораемого и влагозащитного металла.







• Установка розеток и выключателей

Розетки и выключатели монтируются непосредственно к стене. Сначала прокладывают изоляционный слой из алюминия или асбеста. Розетки плотно прикручивают к стене. Чтобы обеспечить в деревянном здании пожарную безопасность, подобранные розетки и выключатели должны иметь металлическую монтажную пластину, которая устанавливается внутрь высверленного под розетку гнезда. Если используются пластиковые пластины, то они должны быть из негорючего пластика. При скрытом способе установки обязательно используют подрозетники из негорючего материала. Электрические розетки подключают последовательно друг за другом или параллельно, если речь идет о подключении мощной бытовой техники. После крепления розеток и выключателей к ним подсоединяется кабель.





• Установка осветительных приборов

Осветительные приборы в жилом доме делятся на встроенные, накладные и уличные. Для установки в деревянном строении лучше выбирать светильники с металлическим основанием и светодиодные, так как они почти не нагреваются, и это повышает пожарную безопасность. К осветительным приборам подводят кабельные линии с защитой с помощью короба или металлической трубы. Сечение провода должно быть не менее 0,9 мм. Потолочные светильники располагают на расстоянии 70 см от потолка.











Проведение испытаний электропроводки



Установленная в здании электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала электропроводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электрической проводки в доме.







Ошибки при монтаже



• Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа проводки. К наиболее распространенным можно отнести следующие случаи неправильной укладки. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля. Не стоит надеяться на прочность изоляции провода, монтируя проводку в деревянную конструкцию, - это рано или поздно обернется пожаром. При высоких нагрузках, когда включены все электроприборы, может случиться пробой между параллельно идущими проводниками. В таком случае, если провода ничем не отграничены от деревянных конструкций, может случиться возгорание.



• Нельзя прокладывать кабель, используя для изоляции проводки пластиковые гладкие или гофрированные трубы – они могут повреждаться грызунами, а при нагревании стать причиной пожара. Пластиковые короба и гофрированные рукава не выдерживают высокой температурной нагрузки и быстро прогорают. Даже пропитанное специальными противопожарными составами дерево будет подвержено воспламенению при соприкосновении с плавящимися пластиковыми трубами.



• При прокладке проводки под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа проводки является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.









Монтаж электропроводки в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние собственного дома, однако монтаж электрической проводки в здании лучше все-таки не производить своими руками, а доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в своем доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.
