Большепролётные клееные деревянные конструкции: проектирование и сферы применения

Компания Holz House специализируется на проектировании и строительстве домов из клееного бруса. Создание большепролетных деревянных конструкций и применение их в архитектуре являются важной частью нашей работы. Статистика показывает, что спрос на большепролетные конструкции из дерева неуклонно растет – примерно на 20–30% ежегодно. Причина проста: заказчики перестали воспринимать дерево как «временный» материал, а современные большепролетные деревянные конструкции не уступают металлу и бетону по несущей способности и даже выигрывают по скорости монтажа, экологичности и эстетике.

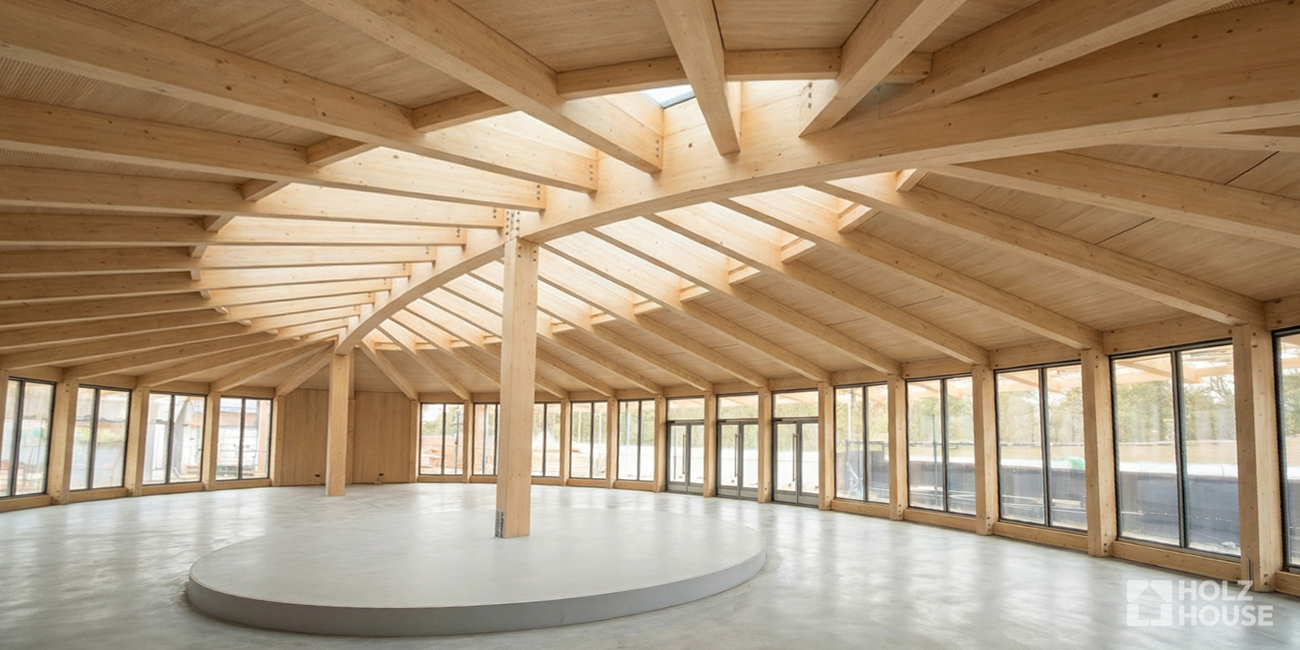

Что такое большепролетные конструкции: определение и принцип работы

Большепролетные клееные деревянные конструкции (БКДК) – это несущие системы, перекрывающие пространства шириной от 6 метров и более без внутренних опор. Минимальная граница в 6 метров не случайна: именно с этого значения начинаются сложности для стандартных балок из цельной древесины. БКДК решают эту задачу за счет инженерной оптимизации формы и применения качественного клееного бруса.

Физический принцип прост: вместо того чтобы увеличивать сечение балки (что сделает конструкцию неподъемной), инженеры меняют геометрию. Арка перераспределяет нагрузку в сжатие, ферма превращает изгиб в работу стержней на растяжение-сжатие, рама использует жесткость узлов. Дерево здесь демонстрирует свои природные свойства по полной: волокна несут нагрузку каждое в своем направлении.

Почему именно дерево? При равной несущей способности клееный брус легче стального двутавра на 70% и бетонной балки на 85%. Это напрямую влияет на выбор типа фундамента: легкие БКДК позволяют использовать свайные или ленточные основания там, где под бетон потребовался бы монолитный плитный фундамент.

Все наши большепролетные конструкции проектируются по трем нормативным базам одновременно: СП 64.13330 (российские правила для деревянных конструкций), ГОСТ 20850-2014 (требования к клееным элементам) и европейскому стандарту EN 386. Это дает заказчику уверенность: конструкция выдержит не только расчетные нагрузки, но и нестандартные ситуации – снегопад, шквальный ветер.

Типы и виды большепролетных конструкций

Выбор конкретного типа большепролетных конструкций зависит от величины пролета, архитектурной задачи и бюджета. В практике чаще всего встречаются четыре базовых типа большепролетных конструкций – каждый со своей «зоной ответственности».

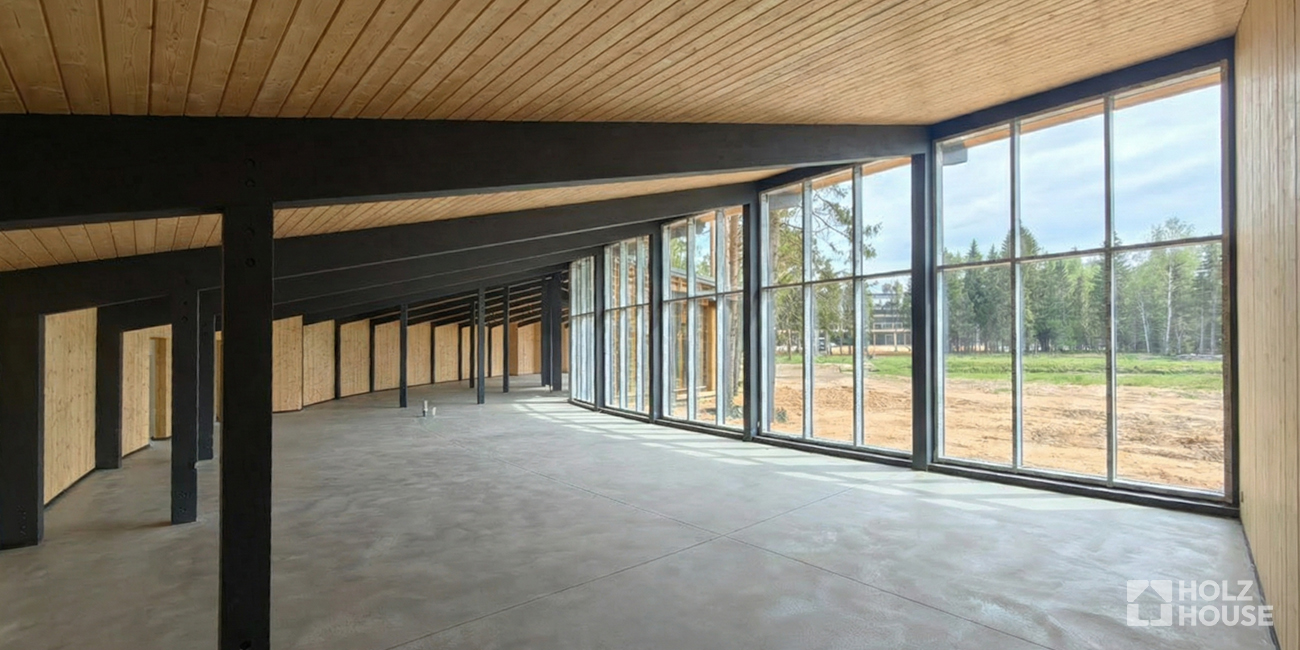

Балочные большепролетные конструкции

Прямые балки из клееного бруса – самый простой и экономичный вид большепролетных конструкций для пролетов 6-10 метров. Используются, например, в частных домах для перекрытия просторных гостиных. Ограничение – рост сечения при увеличении пролета: для пролетов от 12 метров потребуется балка большего сечения, а это уже влияет на архитектуру помещения.

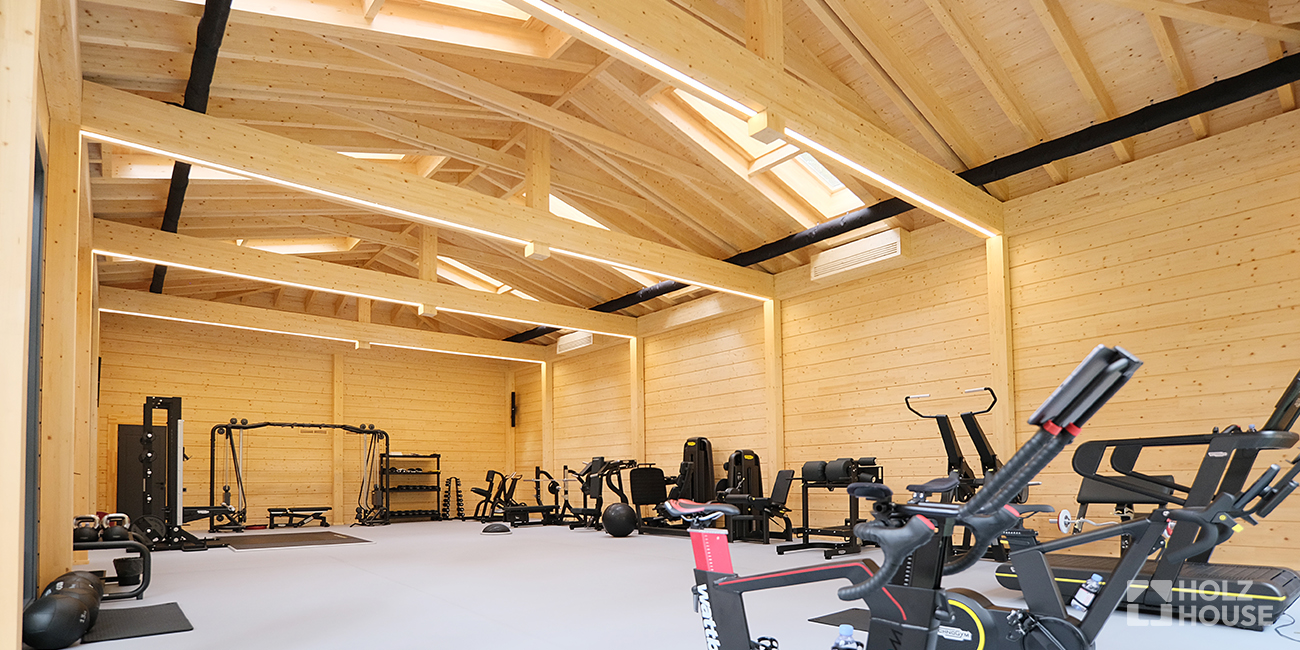

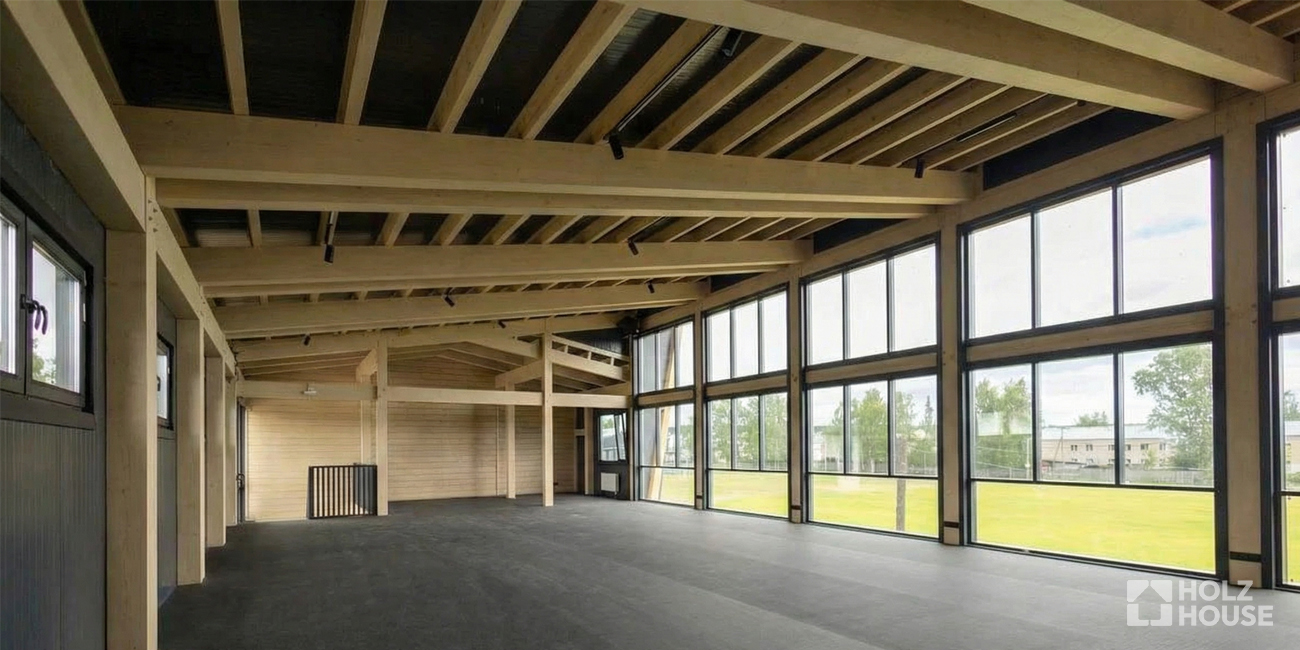

Рамные (портальные) конструкции

Рамная большепролетная конструкция состоит из вертикальных стоек и горизонтальной (или наклонной) балки, соединенных жестким узлом. Такой вид большепролетных конструкций эффективен для пролетов 10-18 метров. Главное преимущество – возможность создавать высокие помещения с вертикальными стенами до самой крыши. Часто применяется в производственных зданиях, выставочных павильонах.

Арочные конструкции

Деревянная арка – элегантное решение для пролетов 15-30 метров. Нагрузка передается в основном на сжатие, что идеально подходит для древесины. Арочные БКДК не требуют распора при правильном расчете узлов, а это снижает нагрузку на фундамент. Визуально арки создают ощущение легкости даже при огромных размерах – эффект, недоступный бетону.

Ферменные конструкции (фермы)

Ферма – это решетчатая система из поясов и раскосов. Она способна перекрывать пролеты до 40 метров при относительно небольшом весе. Фермы из клееного бруса часто оставляют открытыми – геометрия решетки становится архитектурным акцентом. Такие виды большепролетных конструкций используются в спортивных залах, крытых стадионах, складских терминалах.

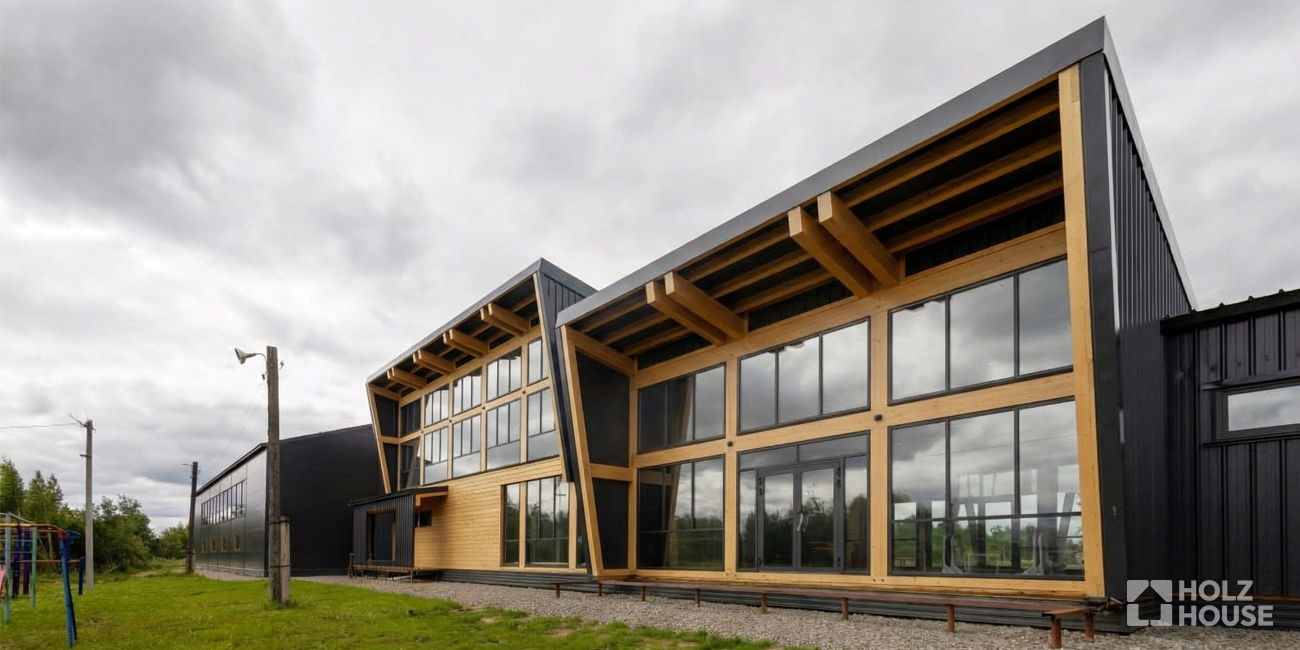

Преимущества большепролетных деревянных конструкций

• Скорость монтажа большепролетных конструкций. Домокомплект с БКДК собирается на участке за несколько дней. Стальные или бетонные аналоги требуют недели на сварку, бетонирование, набор прочности.
• Экономия на фундаменте. Легкий вес деревянных конструкций снижает нагрузку на основание. Это может значительно повлиять на финальную стоимость возведения фундамента.
• Экологичность. Клееный брус – это материал, который сохраняет природные свойства дерева и остается полностью безопасным для жилых помещений, так как в составе используется клей класса Е1, не выделяющий вредных веществ.
• Эстетика без отделки. БКДК не нужно прятать под сложной отделкой. Естественная текстура дерева и строгая геометрия конструкций сами по себе создают атмосферу. Особенно это ценится в оформлении общественных пространств: ресторанов, лобби, павильонов.
• Ремонтопригодность. Поврежденный элемент фермы или арки можно заменить без демонтажа всей конструкции. Со сталью или бетоном так сделать не выйдет.

Проектирование большепролетных деревянных конструкций

Качественные БКДК рождаются не на производстве, а при расчетах. Ошибки на этапе проектирования большепролетных конструкций обходятся дорого – переделать готовую арку из клееного бруса невозможно. Поэтому мы проходим три обязательных этапа.

1. Анализ нагрузок и формирование расчетной схемы. Снег, ветер, полезная нагрузка, собственный вес – все суммируется с коэффициентами надежности. Инженер определяет, сколько будет весить кровля, снеговая шапка на ней, какое оборудование планируется подвешивать.

2. Подбор сечения и материала. Не всякая древесина подходит для БКДК. Мы используем ель и сосну высшего качества. Сечение подбирается не «с запасом», а точно: избыток материала утяжеляет конструкцию без повышения надежности.

3. Детализация узлов. Здесь кроется 80% успеха. Соединения в большепролетных конструкциях (места стыков балок с колоннами, элементы ферм) выполняются на металлических зубчатых пластинах (МЗП), стальных нагелях или болтах. Каждый узел прорабатывается в чертежах большепролетных конструкций, которые потом передаются на производство.

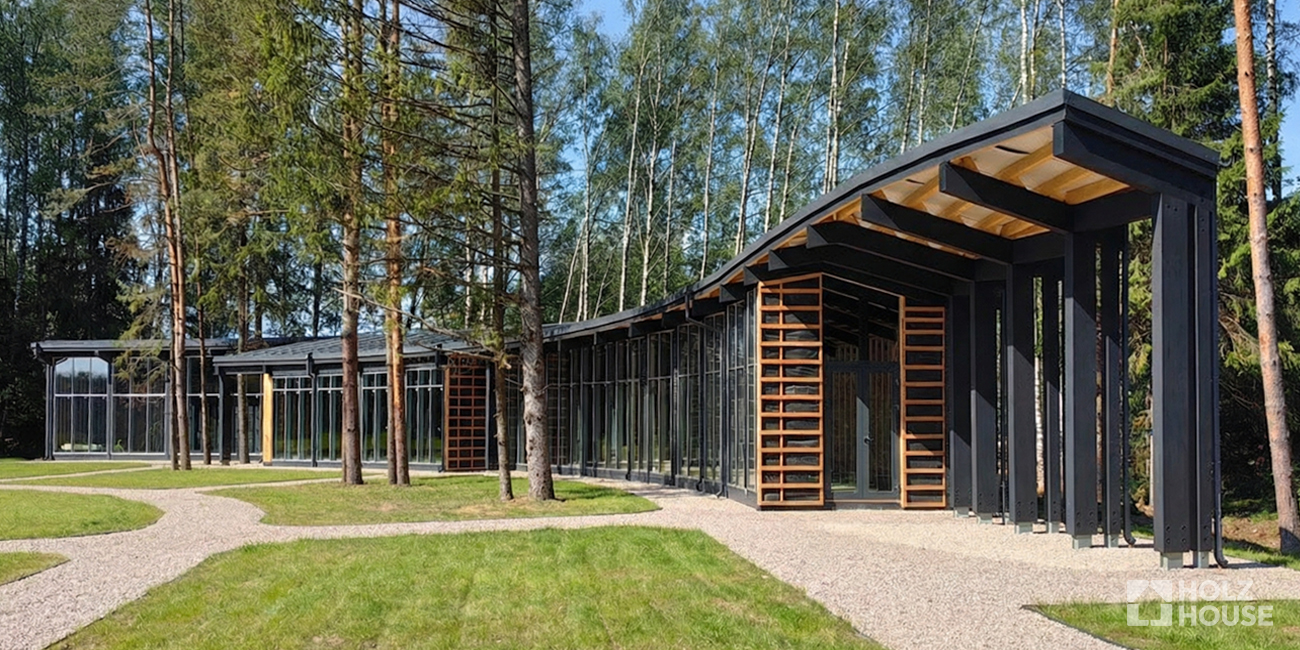

Примеры применения БКДК

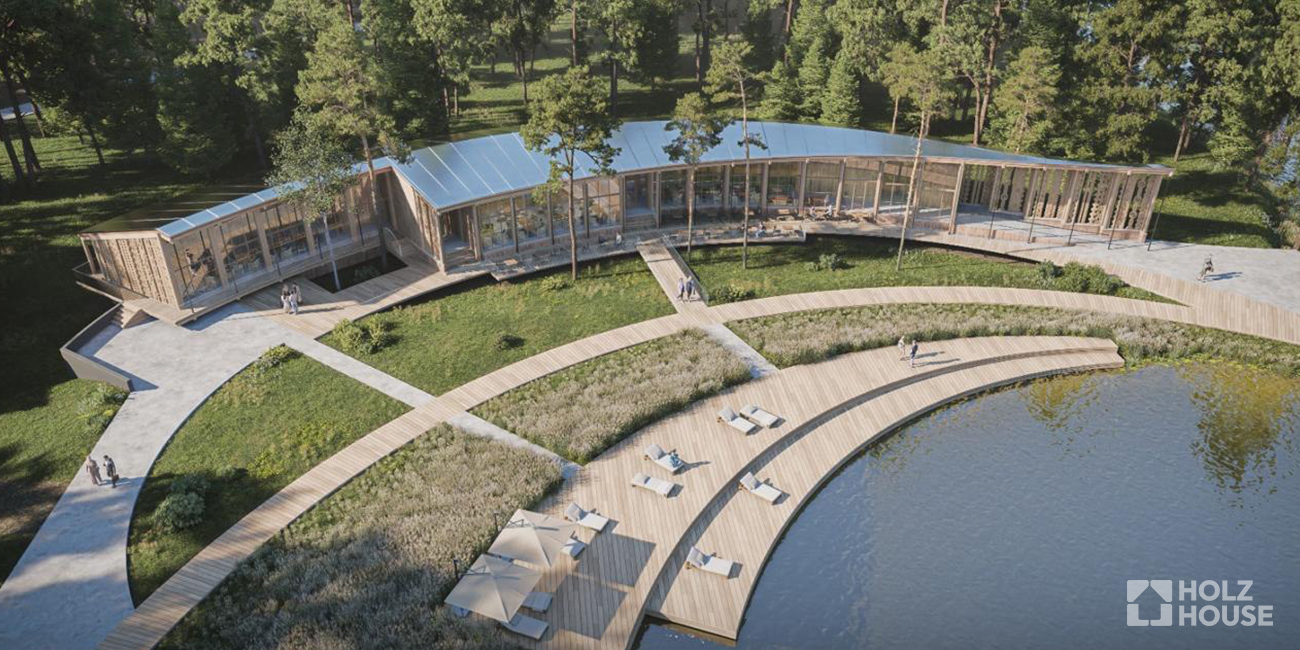

Большепролетные деревянные конструкции в основном используют там, где важны скорость, эстетика и высокая надежность одновременно. «Лестер» – один из ярких проектов Holz House, где большепролетные деревянные конструкции позволили сделать невозможное: зал на крыше жилого дома без единой внутренней опоры. Кровля из клееного бруса изогнута плавной волной, будто лист растения, и вторит очертаниям здания в своем архитектурном решении. Несущую задачу взяли на себя мощные клееные балки – благодаря им пространство внутри осталось абсолютно свободным.

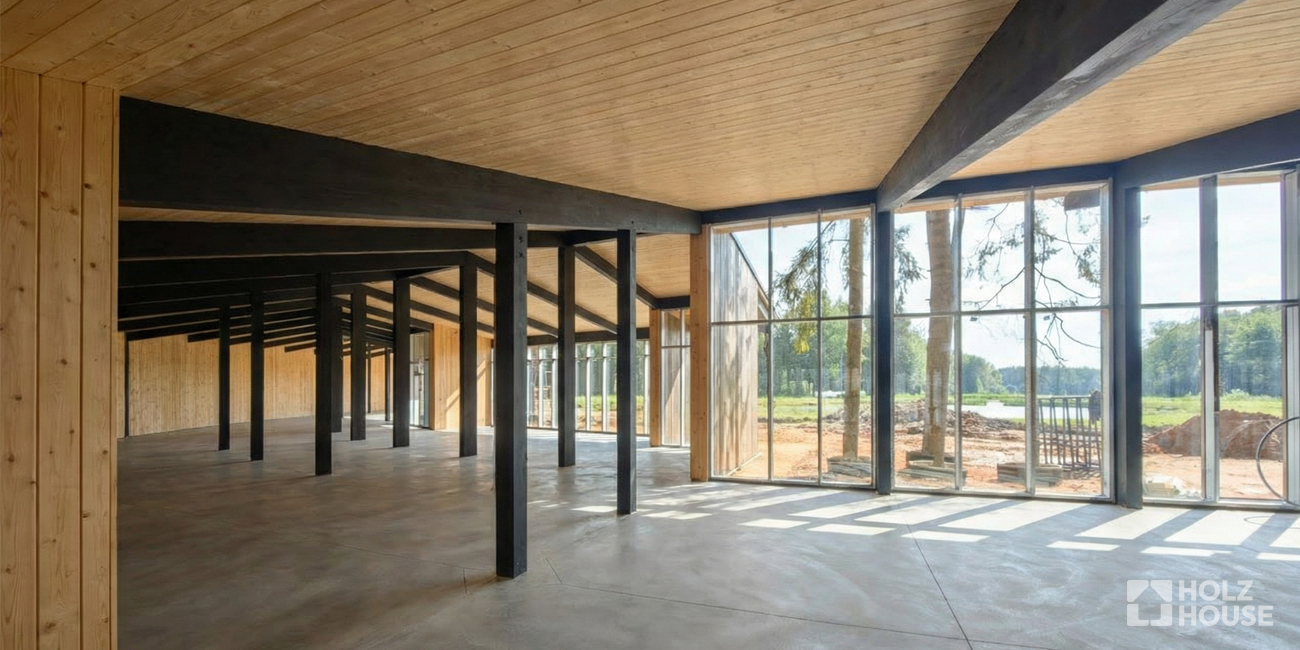

Стен здесь почти нет: вместо них – стеклопакеты от пола до потолка, которые вшиты прямо в деревянный каркас. Стоишь посреди зала – и не понимаешь, где кончается дом и начинается природа за окном. Свет льется в помещение со всех сторон, деревянные балки мягко изгибаются над головой, а за стеклом видны небо и кроны деревьев. Большепролетные конструкции в проекте «Лестер» работают незаметно: они не демонстрируют свою силу, а просто дают жить пространству, создавая в нем атмосферу легкости и свободы.

Большепролетные конструкции: технология для современного строительства

Большепролетные конструкции из дерева – это не экзотика, а рабочая технология для тех, кто ценит разумный подход к строительству. Они сочетают прочность металла, легкость монтажа и эстетику натурального дерева. При этом БКДК не требуют компромиссов: соответствуют нормативам, служат десятилетиями, выглядят стильно и эффектно.

В Holz House мы проектируем и изготавливаем большепролетные клееные деревянные конструкции под конкретную задачу – без шаблонов и «универсальных решений». Потому что каждый пролет уникален: свои нагрузки, свой ландшафт, своя архитектурная задумка.

Если вы планируете проект с пролетом от 6 метров – давайте обсудим, как дерево может упростить вашу задачу. Вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.
